Схема Жука

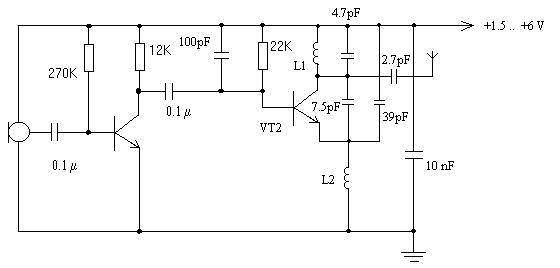

Вот
схема:
L1= 9 витков на
оправке диаметром 3 мм
L2= 100 витков на
резисторе МЛТ - 0.25 либо для
повышения КПД лучше взять
ферритовый сердечник марки 20
ВЧ диаметром 2-3 мм и длинной 5-10мм
( Его индуктивность должна быть
~ на порядок больше
индуктивности L1 )
Первоначальный
вариант схемы был опробован на
транзисторах КТ 3130А9. Но
поскольку граничная частота их
около 150 МГц для выходного
каскада я выбрал очень хороший
СВЧ транзистор 2Т 657А2 ( И КТ 3130А9,
и 2Т 657А2 имеют SMD корпуса).
В принципе
сюда подходит любой
высокочастотный
( F1 > 150 МГц )
, тот же
самый печально известный КТ315.
При
напряжениях питания свыше 5 V
для ограничения коллекторного
тока VT2 последовательно с L2
включается резистор
сопротивлением от 30 Ом.
Выходная
мощность передатчика примерно
состовляет 10 мВт ( 2Т 657А2 , 3 V )
Микрофон
берется электретный,
конденсаторный типа МКЭ - 3 или
лучше, конечно, микрофон "Сосна"
М1 - А2. Хочу заметить, "Сосна"
не любит питающих напряжений
больше 3 V.
|
